Un generador es una máquina eléctrica rotativa que transforma energía mecánica en energía eléctrica. Lo consigue gracias a la interacción de los dos elementos principales que lo componen: la parte móvil llamada rotor, y la parte estática que se denomina estátor.
- Cuando un generador eléctrico está en funcionamiento, una de las dos partes genera un flujo magnético (actúa como inductor) para que el otro lo transforme en electricidad (actúa como inducido).
- Los generadores eléctricos se diferencian según el tipo de corriente que producen. Así, nos encontramos con dos grandres grupos de máquinas eléctricas rotativas: los alternadores y las dinamos.
- Los alternadores generan electricidad en corriente alterna. El elemento inductor es el rotor y el inducido el estátor. Un ejemplo son los generadores de las centrales eléctricas, las cuales transforman la energia mecánica en eléctrica alterna.
- Las dinamos generan electricidad en corriente continua. El elemento inductor es el estátor y el inducido el rotor. Un ejemplo lo encotraríamos en la luz que tiene una bicicleta, la cual funciona a través del pedaleo.
Máquinas eléctricas rotativas: los generadores
- Llamamos máquinas eléctricas a los dispositivos capaces de transformar energía eléctrica en cualquier otra forma de energía. Las máquinas eléctricas se pueden dividir en:Máquinas eléctricas rotativas, que están compuestas de partes giratorias, como las dinamos, alternadores y motores. Máquinas eléctricas estáticas, que no disponen de partes móviles, como los transformadores.
- Vamos a fijarnos en el grupo de las máquinas rotativas, que lo constituyen los motores y los generadores. Las máquinas eléctricas rotativas son reversibles, yq que pueden trabajar de dos maneras diferentes: Como motor eléctrico: Convierte la energía eléctrica en mecánica.Como generador eléctrico: Convierte la energía mecánica en eléctrica.
Principio de funcionamiento de un generador eléctrico: Ley de Faraday
- Representación del experimento que realizó Faraday
- El principio de funcionamiento de los generadores se basa en el fenómeno de inducción electromagnética.
- La Ley de Faraday. Esta ley nos dice que el voltaje inducido en un circuito es directamente proporcional al cambio del flujo magnético en un conductor o espira. Esto quiere decir que si tenemos un campo magnético generando un flujo magnético, necesitamos una espira por donde circule una corriente para conseguir que se genera la f.e.m. (fuerza electromotriz).
- Este descubrimiento, realizado en el año 1830 por Michael Faraday, permitió un año después la creación del disco de Faraday. El disco de Faraday consiste en un imán en forma de U, con un disco de cobre de doce pulgadas de diámetro y 1/5 de pulgas de espesor en medio colocado sobre un eje, que está girando, dentro de un potente electroimán. Al colocar una banda conductora rozando el exterior del disco y otra banda sobre el eje, comprobó con un galvanómetro que se producía electricidad mediante imanes permanentes. Fue el comienzo de las modernas dinamos Es decir, generadores eléctricos que funcionan por medio de un campo magnético. Era muy poco eficiente y no tenía ningún uso como fuente de energía práctica, pero demostró la posibilidad de generar electricidad usando magnetismo y abrió la puerta a los conmutadores, dinamos de corriente continua y finalmente a los alternadores de corriente.
- Como se observa en el capítulo de electromagnetismo, cuando dentro de un campo magnético tenemos una espira por donde circula una corriente eléctrica aparecen un par de fuerzas que provocan que la espira gire alrededor de su eje. De esta misma manera, si dentro de un campo magnético introducimos una espira y la hacemos girar provocaremos lacorriente inducida. Esta corriente inducida es la responsable de la f.e.m. y será variable en función de la posición de la espira y el campo magnético.
- La cantidad de corriente inducida o f.e.m. dependerá de la cantidad de flujo magnético (también llamado líneas) que la espira pueda cortar, cuanto mayor sea el número, mayor variación de flujo generara y por lo tanto mayor fuerza electromotriz..
Generador de corriente alterna: el alternador
Los generadores de corriente alterna o alternadores son máquinas que transforman energía mecánica, que reciben por el rotor, en energía eléctrica en forma de corriente alterna. La mayoría de alternadores son máquinas de corriente alterna síncrona, que son las que giran a la velocidad de sincronismo, que está relacionada con el nombre de polos que tiene la máquina y la frecuencia de la fuerza electromotriz. Esta relación hace que el motor gire a la misma velocidad que le impone el estátor a través del campo magnético. Esta relación viene dada por la expresión:
Donde f es la frecuencia a la cual esta conectada la máquina y P es el numero de pares de polos.
Modelización del funcionamiento de un generador
Su estructura es la siguiente:
Estátor: Parte fija exterior de la máquina. El estátor está formado por una carcasa metálica que sirve de soporte. En su interior encontramos el núcleo del inducido, con forma de corona y ranuras longitudinales, donde se alojan los conductores del enrollamiento inducido.
Rotor: Parte móvil que gira dentro del estátor El rotor contiene el sistema inductor y los anillos de rozamiento, mediante los cuales se alimenta el sistema inductor. En función de la velocidad de la máquina hay dos formas constructivas.
Rotor de polos salidos o rueda polar: Utilizado para turbinas hidráulicas o motores térmicos, para sistemas de baja velocidad.Rotor de polos lisos: Utilizado para turbinas de vapor y gas, estos grupos son llamados turboalternadores. Pueden girar a 3000, 1500 o 1000 r.p.m. en función de los polos que tenga.
El alternador es una máquina eléctrica rotativa síncrona que necesita de una corriente de excitación en el bobinaje inductor para generar el campo eléctrico y funcionar. Por lo tanto su diagrama de funcionamiento es el siguiente:
Diagrama de funcionamiento del alternador
Al ser máquinas síncronas que se conectan a la red han de trabajar a una frecuencia determinada. En el caso de Europa y algunas zonas de Latinoamérica se trabaja a 50 Hz, mientras que en los Estados Unidos usan 60 Hz. En aplicaciones especiales como en el caso de la aeronáutica, se utilizan frecuencias más elevadas, del orden de los 400 Hz.
El principio de funcionamiento de los alternadores es el mismo que hemos estudiado hasta ahora, con una pequeña diferencia. Para generar el campo magnético, hay que aportar una corriente de excitación (Ie) en corriente continua. Esta corriente genera el campo magnético para conseguir la corriente inducida (Ii) que será corriente alterna.
Los alternadores están acoplados a una máquina motriz que les genera la energía mecánica en forma de rotación. Según la máquina motriz tenemos tres tipos:
Máquinas de vapor: Se acopla directamente al alternador. Generan una velocidad de giro baja y necesitan un volante de inercia para generar una rotación uniforme.
Motores de combustión interna: Se acoplan directamente y las características son similares al caso anterior.
Turbinas hidráulicas: La velocidad de funcionamiento tiene un rango muy amplio. Estos alternadores están diseñados para funcionar bien hasta el doble de su velocidad de régimen.
Excitatriz de los alternadores
Los alternadores necesitan una fuente de corriente continua para alimentar los electroimanes (deanados) que forman el sistema inductor. Por eso, en el interior del rotor se incorpora la excitatriz.
La excitatriz es la máquina encargada de suministrar la corriente de excitación a las bobinas del estátor, parte donde se genera el campo magnético. Según la forma de producir el flujo magnético inductor podemos hablar de:
Excitación independiente. La corriente eléctrica proviene de una fuente exterior.
Excitación serie. La corriente de excitación se obtiene conectando las bobinas inductoras en serie con el inducido. Toda la corriente inducida a las bobinas del rotor pasa por las bobinas del estátor.
Excitación shunt o derivación. La corriente de excitación se obtiene conectando las bobinas del estátor en paralelo con el inducido. Solo pasa por las bobinas del estátor una parte de la corriente inducida.
Excitación compound. En este caso las bobinas del estátor están conectadas tanto en serie como en paralelo con el inducido.
Efectos del funcionamiento de un alternador
Cuando un alternador funciona conectado a un circuito exterior se crean corrientes inducidas que nos generan los siguientes efectos:
Caída de tensión en los bobinajes inducidos: La resistividad que nos presentan los conductores hace que tengamos una caída de tensión.
Efecto de reacción en el inducido: El tipo de reacción que tendremos en el inducido dependerá de la carga conectada:
Resistiva: Tenemos un incremento en la caída de tensión interna y una disminución de la tensión en los bornes de salida.Inductiva: Aparece una caída de tensión importante en los bornes de salida.
Capacitiva: Disminuye la caída de tensión interna y eleva mas el valor de la tensión de salida en los bornes de salida.
Efecto de dispersión del flujo magnético: Hay líneas de fuerza que no pasan por el inducido, se pierden o llegan al siguiente polo. Cuanto más alta sea la corriente del inducido, más pérdidas por dispersión nos encontramos.
Generador de corriente continua: la dinamo
El generador de corriente continua, también llamado dinamo, es una máquina eléctrica rotativa a la cual le suministramos energía mecánica y la transforma en energía eléctrica en corriente continua. En la actualidad se utilizan muy poco, ya que la producción y transporte de energía eléctrica es en forma de corriente alterna.
Una de las características de las dinamos es que son máquinas reversibles: se pueden utilizar tanto como generador o como motor. El motor es la principal aplicación industrial de la dinamo, ya que tiene facilidad a la hora de regular su velocidad de giro en el rotor.
Las principales partes de esta máquina son:
Estátor
El estátor es la parte fija exterior de la dinamo. El estátor contiene el sistema inductor destinado a producir el campo magnético. Está formado por:
Polos inductores: Diseñados para repartir uniformemente el campo magnético. Distinguimos en ellos el núcleo y la expansión polar. El número de polos ha de ser par, en caso de máquinas grandes se han de utilizar polos auxiliares.
Devanado inductor: Son las bobinas de excitación de los polos principales, colocadas alrededor del núcleo. Están hechos con conductores de cobre o de aluminio recubiertos por un barniz aislante.
Culata: La culata sirve para cerrar el circuito magnético y sujertar los polos. Esta construida con material ferromagnético.
Rotor
El rotor es la Parte móvil que gira dentro del estátor. El rotor al estar sometido a variación de flujo crea la fuerza electromotriz inducida, por lo tanto contiene el sistema inducido. Está formado por:
Núcleo del inducido: Cilindro construido para reducir las pérdidas magnéticas. Dispone de ranuras longitudinales donde se colocan las espiras del enrollamiento del inducido.
Devanado inducido: Formado por espiras que se distribuyen uniformemente por las ranuras del núcleo. Se conecta al circuito exterior de la máquina por medio del colector y las escobillas.
Colector: Cilindro solidario al eje de la máquina formado por segmentos de cobre o láminas aisladas eléctricamente entre ellas. En cada lámina se conecta una bobina. Es el encargado de realizar la conversión de corriente alterna a corriente continua.
Escobillas: Son piezas de carbón-grafito o metálicas, que están en contacto con el colector. Hacen la conmutación de la corriente inducida y la transportan en forma de corriente continua hacia el exterior.
Cojinetes: Sirven de soporte y permiten el giro del eje de la máquina.
Entrehierro
El entrehierro e s el espacio de aire comprendido entre el rotor y el estátor. Suele ser normalmente de entre 1 y 3 milímetros. El entehierro es imprescindible para evitar rozamientos entre la parte fija y la parte móvil.
Detalle de la espira de una dinamo con los colectores delgas
La conmutación en las dinamos
La conmutación es la operación de transformación de una señal alterna a una señal continua y también se conoce como rectificación de señal. Las dinamos hacen esta conmutación porque tienen que suministrar corriente continua.
Esta conmutación en las dinamos se realiza a través del colector de delgas. Los anillos del colector están cortados debido a que por fuera de la espira la corriente siempre tiene que ir en el mismo sentido.
A la hora de realizar esta conmutación existen diferentes problemas. Cuando el generador funciona con una carga conectada en sus bornes, nos encontramos con una caída de tensión interna y una reacción en el inducido.
El inducido creará un flujo magnético que se opone al generado por el imán. A este efecto se le da el nombre defuerza contraelectromotriz, que desplazará el plano neutro.
Para solucionar este problema se pueden realizar diversas mejoras como:
Desplazamiento de las escobillas: Este método cambia las escobillas a su nueva posición corrigiendo el desvío del plano, el problema es que el motor puede trabajar desde el 0% de su carga total al 100%, por lo que el plano puede cambiar.
Polos de conmutación o auxiliares: la función de estos polos auxiliares es la de compensar el flujo producido por las bobinas inducidas y compensarlo. Es una solución muy útil y económica.
- Bobinas de compensación: Cuando los generadores son de gran potencia, los polos de conmutación no son suficientes, en este caso usamos bobinas de compensación.
Transformador :)
Hace algo más de un siglo que se inventó el Transformador. Este dispositivo ha hecho posible la distribución de energía eléctrica a todos los hogares, industrias, etc. Si no fuera por el transformador tendría que acortarse la distancia que separa a los generadores de electricidad de los consumidores.
Se denomina transformador a un dispositivo electromagnético (eléctrico y magnético) que permite aumentar o disminuir el voltaje y laintensidad de una corriente alterna de forma tal que su producto permanezca constante (ya que la potencia que se entrega a la entrada de un transformador ideal, esto es, sin pérdidas, tiene que ser igual a la que se obtiene a la salida). Como la mejor forma de transportar la corriente eléctrica es en alta tensión, pero después hay que disminuirla hasta 220V al llegar a las viviendas, solo es posible transportar la corriente en c.a. ya que existen transformadores. Nunca se transporta en c.c..
Los transformadores son dispositivos basados en el fenómeno de la inducción electromagnética y están constituidos, en su forma más simple, por dos bobinas devanadas sobre un núcleo cerrado de hierro dulce. Este conjunto de vueltas se denominan: Bobina primaria o "primario" a aquella que recibe el voltaje de entrada y Bobina secundaria o Secundario" a aquella que entrega el voltaje transformado.
La representación esquemática del transformador es la siguiente:
La Bobina primaria recibe un voltaje alterno que hará circular, por ella, una corriente alterna.
- Esta corriente inducirá un flujo magnético en el núcleo de hierro
- Como el bobinado secundario está arrollado sobre el mismo núcleo de hierro, el flujo magnético circulará a través de las espiras de éste.
- Al haber un flujo magnético que atraviesa las espiras del "Secundario", se generará por el alambre del secundario un voltaje Habría una corriente si hay una carga (el secundario está conectado a una resistencia por ejemplo)
- Esta corriente inducirá un flujo magnético en el núcleo de hierro
- Como el bobinado secundario está arrollado sobre el mismo núcleo de hierro, el flujo magnético circulará a través de las espiras de éste.
- Al haber un flujo magnético que atraviesa las espiras del "Secundario", se generará por el alambre del secundario un voltaje Habría una corriente si hay una carga (el secundario está conectado a una resistencia por ejemplo)
La razón de la transformación del voltaje entre el bobinado "Primario" y el "Secundario" depende del número de vueltas que tenga cada uno. Si el número de vueltas del secundario es el triple del primario, en el secundario habrá el triple de voltaje.
La relación entre la fuerza electromotriz inductora (Ep), la aplicada al devanado primario y la fuerza electromotriz inducida (Es), la obtenida en el secundario, es directamente proporcional al número de espiras de los devanados primario (Np) y secundario (Ns) .
Un transformador puede ser "elevador o reductor" dependiendo del número de espiras de cada bobinado.
Cuando el secundario tiene un mayor numero de vueltas que el primario, el voltaje en aquel es mayor que en el primario y, por consiguiente, el transformador aumenta el voltaje. Cuando el secundario tiene un numero menor de vueltas que el primario, el transformador reduce el voltaje. Sin importar cual sea el caso, la relación siempre se da en términos del voltaje en el primario, el cual puede aumentarse o reducirse en el devanado secundario.
Estos cálculos solo son validos para transformadores con núcleo de hierro donde el acoplamiento es unitario. Los transformadores con núcleo de aire para circuitos de RF son, en general, sintonizados para resonancia. En este caso, se considera el factor de resonancia en lugar de la relación de vueltas.
Si se supone que el transformador es ideal (la potencia que se le entrega es igual a la que se obtiene de él), o sea, se desprecian las pérdidas por calor y otras, entonces:
Potencia de entrada (Pi) = Potencia de salida (Ps).
Pi = Ps
Pi = Ps
Si tenemos los datos de corriente y voltaje de un dispositivo, se puede averiguar su potencia usando la siguiente fórmula.
Potencia (P) = Voltaje (V) x corriente (I)
P = V x I (watts)
P = V x I (watts)
Así, para conocer la corriente en el secundario cuando tengo la corriente Ip (corriente en el primario), Np (espiras en el primario) y Ns (espiras en el secundario) se utiliza siguiente fórmula:
Is = Np x Ip / Ns o Bién
Is/Ip = Np/Ns
·
Transformadores Secos Encapsulados en Resina Epoxi.
Descripción:
Se utilizan en interior para distribución de energía eléctrica en media tensión, en lugares donde los espacios reducidos y los requerimientos de seguridad en caso de incendio imposibilitan la utilización de transformadores refrigerados en aceite. Son de aplicación en grandes edificios, hospitales, industrias, minería, grandes centros comerciales y toda actividad que requiera la utilización intensiva de energía eléctrica.
Características Generales:
Su principal característica es que son refrigerados en aire con aislamiento clase F, utilizándose resina epoxi como medio de protección de los arrollamientos, siendo innecesario cualquier mantenimiento posterior a la instalación. Se fabrican en potencias normalizadas desde 100 hasta 2500 kVA, tensiones primarias de 13.2, 15, 25, 33 y 35 kV y frecuencias de 50 y 60 Hz.
Su principal característica es que son refrigerados en aire con aislamiento clase F, utilizándose resina epoxi como medio de protección de los arrollamientos, siendo innecesario cualquier mantenimiento posterior a la instalación. Se fabrican en potencias normalizadas desde 100 hasta 2500 kVA, tensiones primarias de 13.2, 15, 25, 33 y 35 kV y frecuencias de 50 y 60 Hz.
·
El transformador de núcleo distribuido.
Descripción:
Tiene un núcleo central y cuatro ramas exteriores. Se denomina transformadores de distribución, generalmente los transformadores de potencias iguales o inferiores a 500 kVA y de tensiones iguales o inferiores a 67 000 V, tanto monofásicos como trifásicos. Aunque la mayoría de tales unidades están proyectadas para montaje sobre postes, algunos de los tamaños de potencia superiores, por encima de las clases de 18 kV, se construyen para montaje en estaciones o en plataformas. Las aplicaciones típicas son para alimentar a granjas, residencias, edificios o almacenes públicos, talleres y centros comerciales.
· El transformador de núcleo arrollado.
Descripción:
El núcleo consiste en una tira de hierro arrollado en forma de espiral en torno a una bobina preformada.
Los transformadores se pueden refrigerar con circulación natural o forzada de aire, pero su tensión nominal viene limitada por la baja rigidez dieléctrica del aire. El aire (o el Askerol o Pyranol) sirve tanto para aislante como para refrigerante. Los transformadores se pueden refrigerar mediante circulación natural o forzada en aceite. Para aumentar la superficie disipadora del calor, se sueldan los tubos de la cubierta o se empernan radiadores a ella. Para gobernar la tensión y la fase, algunos transformadores están equipados de mecanismos de tomas variables. Cuando se eleva la temperatura del transformador a causa de la carga, el aire o gas que se halle dentro del transformador se dilata y es expulsado; cuando se enfría el transformador, se contrae el aire o gas y penetra aire del exterior que contiene oxigeno y humedad. A este efecto se le da el nombre de respiración. La humedad y el oxigeno deterioran el sistema y ensucian el aceite. Para evitar esto, se emplea nitrógeno y un respirador elimina el oxigeno y la humedad del aire que penetra. Un pequeño tanque de expansión, llamado conservador, montado sobre la cubierta del transformador, reduce mucho la superficie del aceite expuesta al gas.
·
Los transformadores Auto Protegidos.
Aplicaciones
El transformador incorpora componentes para protección del sistema de distribución contra sobrecargas, corto-circuitos en la red secundaria y fallas internas en el transformador, para esto posee fusibles de alta tensión y disyuntor de baja tensión, montados internamente en el tanque, fusibles de alta tensión y disyuntor de baja tensión. Para protección contra sobretensiones el transformador está provisto de dispositivo para fijación de pararrayos externos en el tanque.
Características
Potencia: 45 a 150KVA
Alta Tensión: 15 o 24,2KV
Baja Tensión: 380/220 o 220/127V
· El transformador de núcleo.
Descripción:
Los devanados rodean al núcleo. Éste está constituido por láminas rectangulares o en forma de L que se ensamblan y solapan alternativamente en capas adyacentes.
En los transformadores trifásico de núcleo hay tres núcleos unidos por sus partes superior e inferior mediante un yugo y sobre cada núcleo se devanan el primario y el secundario de cada fase. Este dispositivo es posible porque, en todo momento, la suma de los flujos es nula. Invirtiendo las conexiones de las bobinas centrales en el transformador trifásico acorazado, las secciones de los núcleos entre las ventanas es igual al valor que se obtendría sin invertir las conexiones, divididas por raíz de 3. El transformador trifásico mas compacto y ligero que los tres transformadores monofásicos equivalentes, pero disminuye la flexibilidad del sistema. En un auto transformador, parte del devanado es común a primario y secundario. Tan solo se transforma una parte de la potencia, yendo la restante de la carga por conducción. Cuando la razón de transformación es próxima ala unidad o es pequeña, se ahorra mucho material y pérdidas adoptando este sistema en vez del transformador clásico aparente.
·
Los transformadores Rurales
Descripción:
Están diseñados para instalación monoposte en redes de electrificación suburbanas monofilares, bifilares y trifilares, de 7.6, 13.2 y 15 kV.
En redes trifilares se pueden utilizar transformadores trifásicos o como alternativa 3 monofásicos.
Están diseñados para instalación monoposte en redes de electrificación suburbanas monofilares, bifilares y trifilares, de 7.6, 13.2 y 15 kV.
En redes trifilares se pueden utilizar transformadores trifásicos o como alternativa 3 monofásicos.
Los transformadores Herméticos de Llenado Integral,
Descripción:
Se utilizan en intemperie o interior para distribución de energía eléctrica en media tensión, siendo muy útiles en lugares donde los espacios son reducidos. Son de aplicación en zonas urbanas, industrias, minería, explotaciones petroleras, grandes centros comerciales y toda actividad que requiera la utilización intensiva de energía eléctrica
Se utilizan en intemperie o interior para distribución de energía eléctrica en media tensión, siendo muy útiles en lugares donde los espacios son reducidos. Son de aplicación en zonas urbanas, industrias, minería, explotaciones petroleras, grandes centros comerciales y toda actividad que requiera la utilización intensiva de energía eléctrica
caracteristicas generales:
Su principal característica es que al no llevar tanque de expansión de aceite no necesita mantenimiento, siendo esta construcción más compacta que la tradicional. Se fabrican en potencias normalizadas desde 100 hasta 1000 kVA, tensiones primarias de 13.2, 15, 25, 33 y 35 kV y frecuencias de 50 y 60 Hz.
Motor Electrico
Todo empezó gracias al científico Hans Christian Oersted que comprobó como colocando una espira alrededor de una brújula, si hacia pasar una corriente por la espira, la aguja de la brújula (el imán) se movía.
Demostró así, la relación que había entre la electricidad y el magnetismo. Con este experimento se demostró que la espira al ser atravesada por una corriente generaba un campo magnético (fuerzas magnéticas) que interactuaban con la fuerza magnética de la aguja imantada, produciendo en esta un giro.
Por lo tanto si hacemos pasar corriente por unas espiras (bobinado) y en su interior tenemos un imán que puede girar sobre un eje (rotor) hemos conseguido un motor eléctrico, ya que el eje del imán se movería y hemos convertido la energía eléctrica en energía mecánica en el movimiento del eje.
Demostró así, la relación que había entre la electricidad y el magnetismo. Con este experimento se demostró que la espira al ser atravesada por una corriente generaba un campo magnético (fuerzas magnéticas) que interactuaban con la fuerza magnética de la aguja imantada, produciendo en esta un giro.
Por lo tanto si hacemos pasar corriente por unas espiras (bobinado) y en su interior tenemos un imán que puede girar sobre un eje (rotor) hemos conseguido un motor eléctrico, ya que el eje del imán se movería y hemos convertido la energía eléctrica en energía mecánica en el movimiento del eje.
También sucede al contrario, que es como se construyen realmente los motores eléctricos. Si un conductor por el que circula una corriente eléctrica se encuentra dentro de un campo magnético (el de un imán), el conductor se desplaza perpendicularmente al campo magnético (se mueve). Si el campo magnético es horizontal el conductor sube o baja (depende del sentido de la corriente por el conductor).

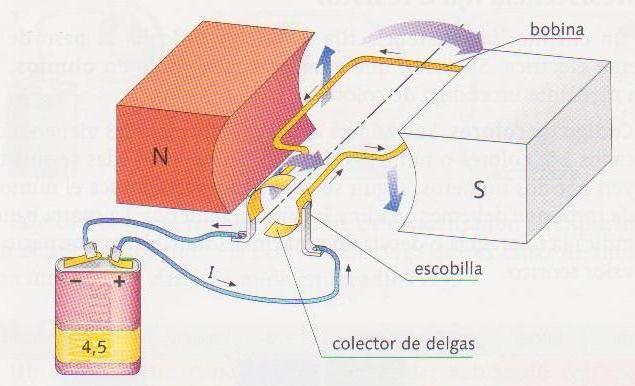

Si en lugar de un conductor tenemos una espira por la que circula corriente, un lado de la espira sube y el otro baja, ya que por un lado la corriente entra y por el otro lado de la espira la corriente sale, produciéndose un giro de la espira & se hace un motor electrico.
Los motores eléctricos son máquinas eléctricas rotatorias. Transforman una energía eléctrica en energía mecánica. Tienen múltiples ventajas, entre las que cabe citar su economía, limpieza, comodidad y seguridad de funcionamiento, el motor eléctrico ha reemplazado en gran parte a otras fuentes de energía, tanto en la industria como en el transporte, las minas, el comercio, o el hogar.

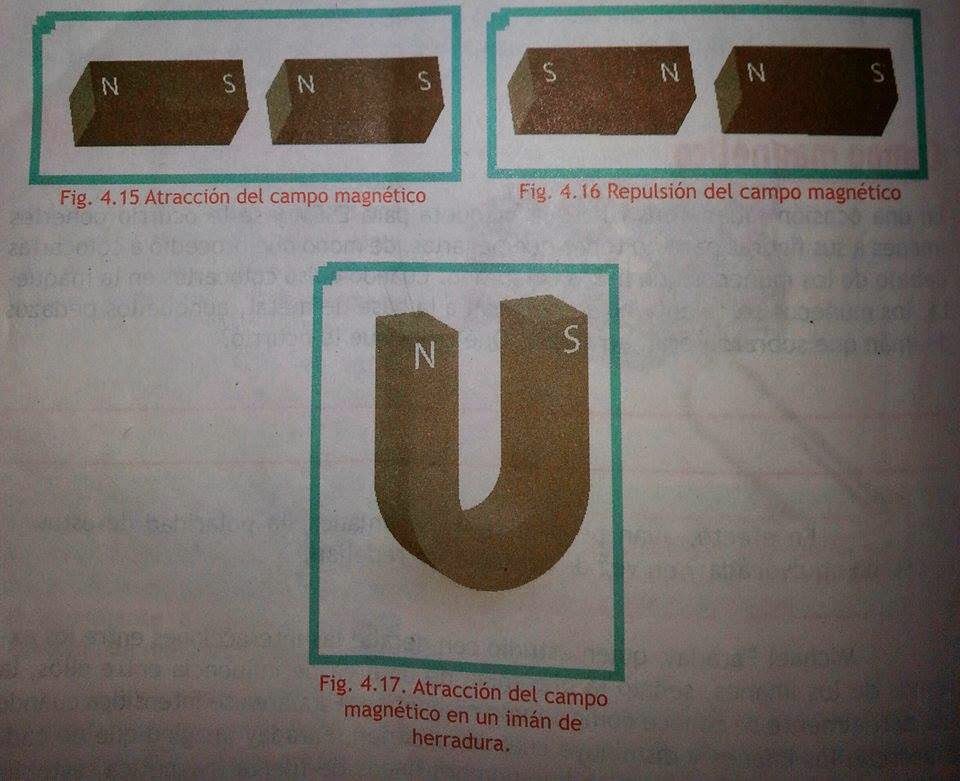

Su funcionamiento se basa en las fuerzas de atracción y repulsión establecidas entre un imán y un hilo (bobina) por donde hacemos circular una corriente eléctrica. Entonces solo seria necesario una bobina (espiras con un principio y un final) un imán y una pila (para hacer pasar la corriente eléctrica por las espiras) para construir un motor eléctrico.
Los motores eléctricos que se utilizan hoy en día tiene muchas espiras llamadas bobinado (de bobinas) en el rotor (parte giratoria) y un imán grande llamado estator colocado en la parte fija del motor alrededor del rotor. También hay motores que su bobinado lo tienen en el estator y el rotor sería el imán como podemos ver en la figura del estator de abajo.
